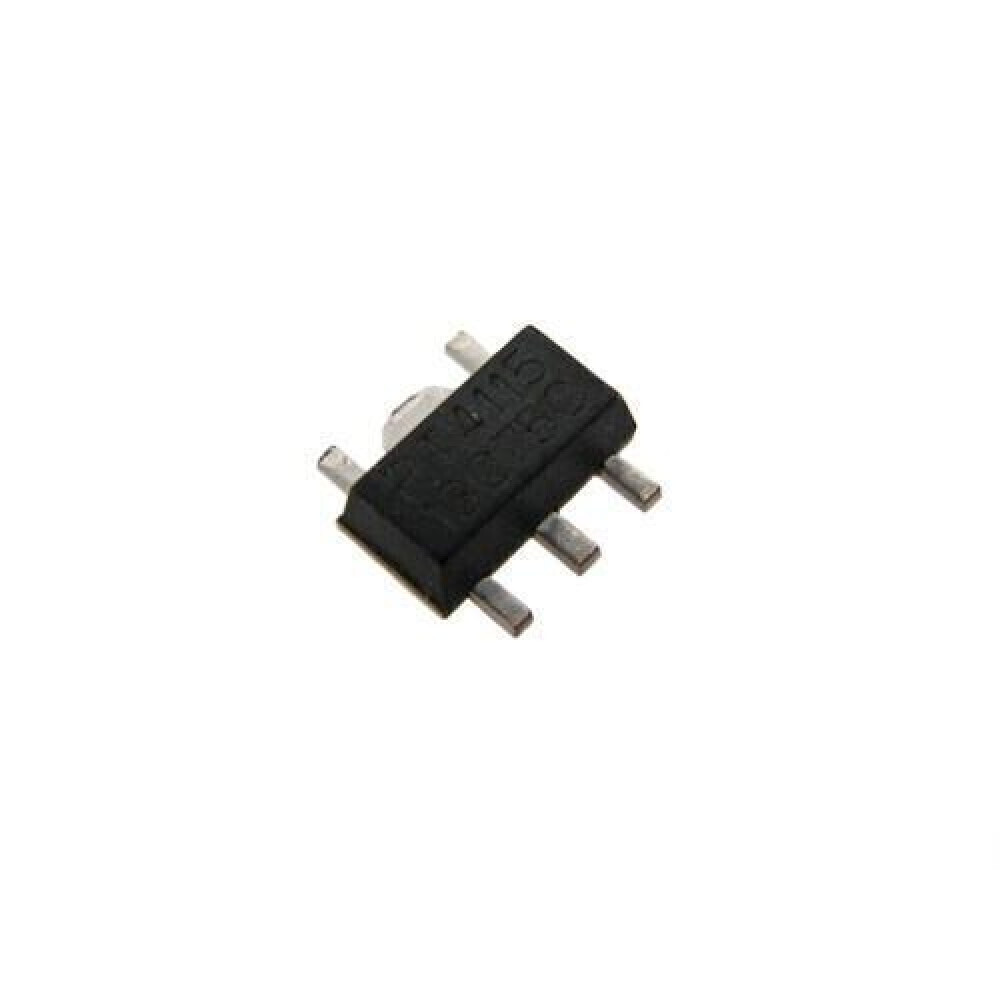

Микросхема PT4115 / SOT89-5

Микросхема PT4115 драйвер светодиодов SOT89-5 - это понижающий преобразователь, предназначенный для управления одним или несколькими последовательно соединенными светодиодами. Устройство может работать от источника питания 6 ... 30VDC и обеспечивает регулируемый выходной ток до 1,2 А. PT4115 может обеспечить более 30W выходной мощности. При подаче напряжения менее 0,3 вольта на вывод DIM, отключает выход и микросхема переходит в ждущий режим.

Открыть Datasheet

Аналогами микросхемы драйвера светодиодов PT4115 являются CL6807, которая полностью идентична по принципу работы и имеет совместимую распиновку в корпусе SOT89-5, а также микросхемы на основе ZXLD1360, которая является «сердцем» PT4115.

Основные аналоги и их характеристики:

CL6807: Напряжение питания: 6-35V. Макс. ток нагрузки: 1A. Особенности: Мягкий старт, высокий КПД (до 95%), совместимый корпус SOT89-5.

Применение: Идеально подходит для замены PT4115.

ZXLD1360: Особенности: Это базовая микросхема, на которой основана PT4115. Позволяет создавать драйверы с током до 1A, например, для 3-ваттных светодиодов.  При выборе аналога обращайте внимание на корпус (SOT89-5 для совместимости), диапазон напряжения и максимальный ток, чтобы убедиться в соответствии вашей схеме.
