Подстроечные резисторы

Это переменные резисторы, предназначенные для точной настройки электронных схем. В отличие от обычных резисторов, которые имеют фиксированное сопротивление, подстроечные позволяют изменять его в определенных пределах.

Принцип работы и виды подстроечных резисторов

Принцип работы подстроечного резистора основан на перемещении скользящего контакта по резистивному элементу. Это изменяет длину участка, по которому течет ток, что, в свою очередь, меняет сопротивление. Подстроечные резисторы бывают разных типов в зависимости от конструкции:

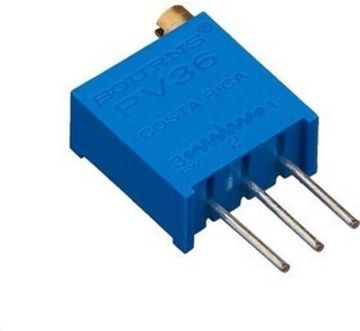

• Многооборотные — обеспечивают высокую точность настройки за счет нескольких оборотов регулировочного винта. Их конструкция включает червячную передачу, которая перемещает скользящий контакт по винтовой оси, позволяя совершать от 10 до 25 полных оборотов для достижения нужного сопротивления. Это делает их идеальными для схем, где требуется юстировка с высокой степенью разрешения.

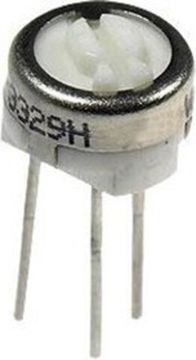

• Однооборотные — используются для менее точной подстройки. Их простота конструкции с одним полным оборотом для регулировки делает их удобными для быстрой и грубой настройки. Такой тип резисторов обычно применяется в схемах, где допустимы небольшие колебания параметров, или когда требуется быстрая коррекция, например, при регулировке громкости или яркости.

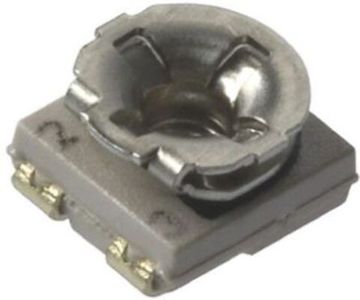

Различают также по способу монтажа: подстроечные резисторы SMD (для поверхностного монтажа) и выводные (для монтажа в отверстия). Такие детали применяют для калибровки и точной регулировки чувствительности, смещения, частоты и других параметров в различных устройствах, от аудиоаппаратуры до медицинского оборудования. Если вам нужно купить подстроечный резистор, обращайтесь в магазин SMD-BEL.BY в Минске, где вы найдете широкий выбор радиодеталей и электронных компонентов всех видов. Выбор резистора зависит от требуемой точности регулировки сопротивления и типа монтажа.
