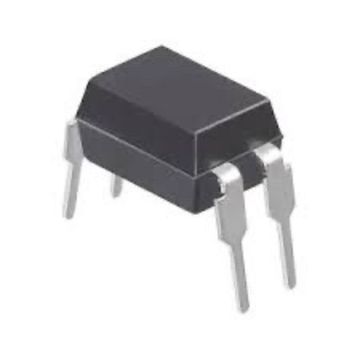

Оптопара TLP521 / PDIP4

Оптопара с транзисторным выходом x1 2.5kV 55V 0.05A Кус=50...600% NBC

Открыть Datasheet

Аналоги для оптопары TLP521 от Toshiba (один канал, транзисторный выход), которая имеет множество вариаций (TLP521-1, -2 и т.д.), включают популярные серии PC817 (например, PC817A, B, C), HPC817C, а также другие модели от Vishay (ILD615), Everlight (EL817, EL827) и Lite-On (LTV817) – важно подбирать по основным параметрам: напряжению, току и коэффициенту передачи тока (CTR). Основные аналоги и заменители:

PC817: Самый распространенный и прямой аналог, часто используется в качестве замены, но стоит проверить соответствие параметров (CTR и напряжение).

HPC817C: Еще один доступный аналог в корпусе SOP-4.

EL817 (Everlight): Эквивалент PC817/TLP521-1.

ILD615 (Vishay): Аналог для TLP521-2 (двойной).

LTV817 (Lite-On): Еще одна версия PC817.

Как выбрать аналог:

Посмотрите на номер: TLP521 - это серия. Если у вас TLP521-1 (одиночный), ищите PC817, EL817. Если TLP521-2 (двойной), ищите аналог типа ILD615. Проверьте параметры: Самое важное — это CTR (Current Transfer Ratio - Коэффициент передачи тока) и напряжение изоляции (2.5kV для TLP521-1). Убедитесь, что аналог имеет схожие или лучшее значения.

Корпус: Убедитесь, что корпус (DIP-4, SOP-4) соответствует вашему монтажу.
