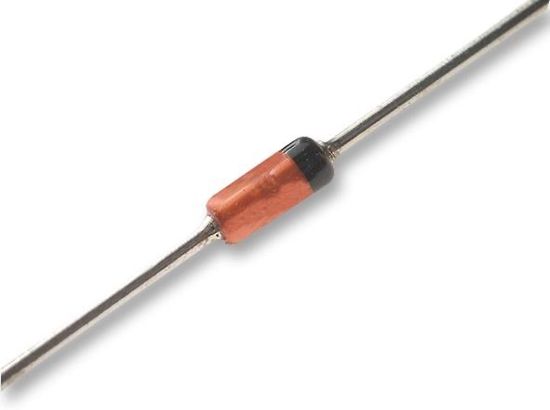

Диод выпрямительный 0,15А 100В 1N4148 (КД522А) / DO35

0,15A 100v (КД522А)

Открыть Datasheet

Диод 1N4148 — это популярный кремниевый быстродействующий выпрямительный диод в корпусе DO-35 с ключевыми параметрами: максимальное постоянное обратное напряжение 100 В, средний прямой ток 150-200 мA, скорость переключения ~4 нс, падение напряжения ~0.7-1 В, емкость перехода ~4 пФ, и рабочая температура от -65°C до +150°C. Он используется в сигнальных цепях, схемах смещения и ограничения, а его отечественный аналог — КД522Б.

Основные характеристики

Тип диода: Кремниевый, быстродействующий, выпрямительный.

Корпус: DO-35 (SOD-27).

Макс. постоянное обратное напряжение (Uобр. макс.): 100 В.

Средний прямой ток (Iпр. ср.): 150-200 мA.

Макс. импульсный прямой ток (Iпр. имп.): 0.45 - 0.5 A (500 мА).

Макс. время восстановления (Trr): Не более 4 нс (0.004 мкс).

Емкость перехода (C): 4 пФ (пикофарад).

Прямое падение напряжения (Uпр.): 0.6-0.7 В (при 5 мА) до 1 В (при 100 мА).

Обратный ток (Iобр.): ~5 мкА.

Рабочая температура: -65°C... +150°C (иногда до +175°C).

Маркировка: Черное кольцо со стороны катода.

Применение

Высокочастотные коммутационные цепи. Детектирование. Логические схемы. Схемы защиты от перенапряжения.

Основные аналоги (импортные): 1N4150 1N914 / 1N914A / 1N914B 1N4448 (часто используется как прямой аналог) 1N456A USM14 1SS387, 1SS380 MMSD4148, MMSD914 (в SMD корпусе)
