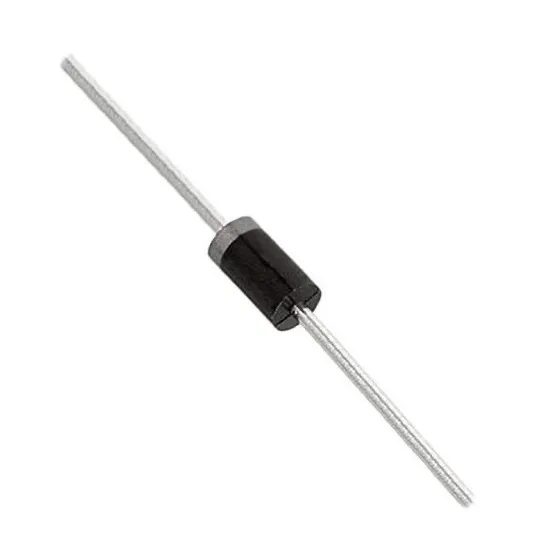

Диод выпрямительный 1А 400В 1N4004 / DO41

1A 400v

Открыть Datasheet

Диод 1N4004 — это кремниевый выпрямительный диод общего назначения для работы с токами до 1A и напряжениями до 400V, используемый для преобразования AC в DC, имеет корпус типа DO-41 (аксиальные выводы) и рабочую температуру от -65°C до +150°C, с типичными параметрами, такими как 1А (прямой ток), 400V (пиковое обратное напряжение) и ~1.1V (прямое падение).

Основные характеристики 1N4004

Тип: Выпрямительный диод.

Материал: Кремний.

Макс. постоянное обратное напряжение (VRRM): 400 V.

Макс. импульсное обратное напряжение (VRSM): 480 V.

Макс. средний прямой ток (IF(AV)): 1 A.

Макс. импульсный прямой ток (IFSM): 30 A (при 8.3 мс).

Макс. обратный ток (IR): 5 мкА (при 25°C).

Макс. прямое падение напряжения (VF): 1.1 V (при 1 A).

Рабочая температура: -65°C... +150°C (или +175°C).

Корпус: DO-41 / DO-204AL (сквозной монтаж).

Применение 1N4004 широко используется в бытовых блоках питания и других электронных устройствах для выпрямления переменного тока, так как он надежно работает с напряжениями до 400V.
