В мире электроники и бытовой техники, где токи становятся всё более быстрыми, а устройства — сложными, предохранители остаются неприступной крепостью, стоящей на защите от нештатных ситуаций. Эти небольшие, но критически важные компоненты спасают платы, микросхемы и целые приборы от разрушительного воздействия перегрузок и коротких замыканий. Для производителей, радиолюбителей и продавцов электронных компонентов понимание их разнообразия и принципа работы — ключ к правильному выбору и, как следствие, к надёжности конечного продукта.
Плавкие предохранители
Самый распространённый тип, который вы встретите в подавляющем большинстве бытовых приборов — это плавкий предохранитель (или плавкая вставка). Его принцип прост, как всё гениальное: внутри корпуса находится тонкий проводник, рассчитанный на определённый номинальный ток. При превышении этого порога (из-за перегрузки или КЗ) проводник нагревается и плавится, моментально разрывая цепь.
Конструктивные особенности
В бытовой технике чаще всего применяются трубчатые (или цилиндрические) предохранители, которые могут иметь стеклянный или керамический корпус:
- Стеклянные (слаботочные). Прозрачный корпус позволяет визуально оценить состояние плавкой вставки. Они обычно используются в цепях малой мощности. Стандарты размеров часто обозначаются как 5x20 мм или 6x32 мм (диаметр x длина).

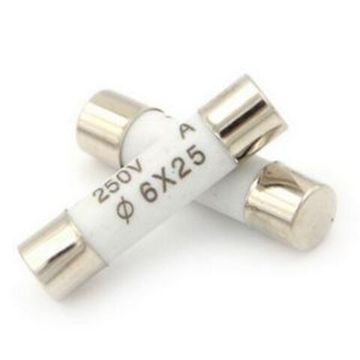

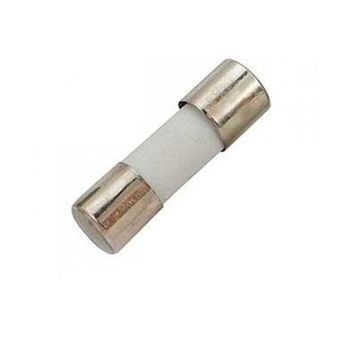

- Керамические (высокой отключающей способности). Собраны в непрозрачном керамическом корпусе, часто с наполнителем (например, песком) для лучшего гашения электрической дуги при высоком токе короткого замыкания. Применяются там, где требуется более надёжное отключение больших токов.
Скорость срабатывания
Не все перегрузки одинаково опасны, и не все приборы можно отключать мгновенно. Некоторые устройства (например, с двигателями или трансформаторами) имеют высокие, но кратковременные пусковые токи. Отсюда и градация по скорости срабатывания:
- Быстродействующие (F - Fast acting). Срабатывают практически мгновенно при небольшом превышении номинала. Идеальны для защиты чувствительных полупроводниковых компонентов (микросхем, диодов).
- Замедленные (T - Time-lag). Имеют специально рассчитанную задержку, позволяющую выдержать кратковременные пусковые токи без срабатывания. Отлично подходят для защиты цепей с индуктивной нагрузкой (двигатели, трансформаторы).
- Сверхбыстродействующие (FF - Super Fast). Применяются для максимально быстрой защиты критических электронных узлов.
Самовосстанавливающиеся предохранители
Современная электроника всё чаще использует самовосстанавливающиеся предохранители (часто называемые PolySwitch или PPTC – Polymer Positive Temperature Coefficient). В отличие от плавких вставок, которые требуют замены после срабатывания, PPTC предохранитель автоматически возвращается в рабочее состояние после устранения неисправности и остывания. Он представляет собой полимерный материал с токопроводящими частицами.
При перегреве из-за сверхтока полимер расширяется, раздвигая частицы, что резко увеличивает сопротивление и ограничивает ток до безопасного уровня. После устранения проблемы материал сжимается, и предохранитель снова готов к работе. Они идеальны для защиты USB-портов, зарядных устройств, батарейных блоков и других мест, где требуется многократная, необслуживаемая защита.
Термопредохранители
Хотя формально это не всегда «электрическая» защита, термопредохранители играют ключевую роль в бытовой технике. Они используются для защиты от опасного перегрева — состояния, которое может привести к возгоранию. Термопредохранитель сработает, если температура внутри прибора (например, фена, чайника, кофеварки) превысит заданный предел (обычно 100 ∘C до 250 ∘C). Они одноразовые, как и плавкие вставки, но реагируют на температуру, а не на ток.
Правильный выбор — залог долговечности
При выборе предохранителя для ремонта, производства или оптовой закупки, обращайте внимание на три главных параметра:
- Номинальный ток (А) — максимальный ток, который предохранитель может проводить без срабатывания. Должен строго соответствовать требованиям цепи.
- Номинальное напряжение (В) — максимальное напряжение, которое предохранитель может безопасно разомкнуть. Должно быть равно или выше напряжения цепи.
- Скорость срабатывания — выбирайте «T» (замедленные) для цепей с пусковыми токами и «F» (быстродействующие) для защиты чувствительной электроники.
- Правильно подобранный предохранитель — это не просто деталь, это гарантия безопасности и долговечности любого электронного устройства.
