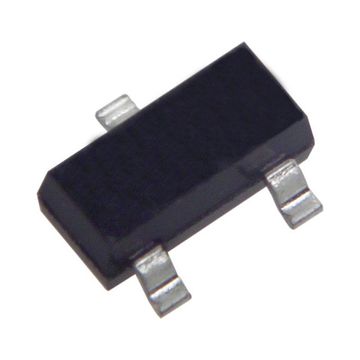

Диоды — компоненты электронных схем, пропускающие ток только в одном направлении и блокирующими его в обратном. Существует множество типов диодов, каждый из которых обладает уникальными характеристиками. Среди них особое место занимает диод Шоттки, который, хотя и выполняет ту же базовую функцию, что и обычный кремниевый диод, имеет ряд существенных отличий, делающих его незаменимым в высокочастотных и низковольтных приложениях.
Основы работы диода Шоттки
В отличие от обычного диода, который создается путем объединения двух полупроводниковых материалов разного типа (p-n переход), диод Шоттки образуется путем контакта полупроводника (обычно n-типа) с металлом. Этот контакт, известный как барьер Шоттки, является ключевым элементом его конструкции и определяет уникальные свойства. При приложении прямого смещения электроны из полупроводника легко переходят в металл, создавая прямой ток. При обратном смещении барьер Шоттки препятствует прохождению тока.
Отличия от обычного диода
Основные отличия диода Шоттки от кремниевого диода обусловлены именно принципом его работы и конструкцией барьера.
- Падение напряжения в прямом направлении (Forward Voltage Drop, VF). Это самое значительное отличие. У обычного диода VF обычно составляет 0.6-0.7 В, а иногда и до 1 В. У диода Шоттки это значение значительно ниже, обычно в диапазоне 0.15-0.45 В. Это означает, что диод Шоттки рассеивает меньше энергии в виде тепла, что делает его идеальным для низковольтных приложений и схем с батарейным питанием, где энергоэффективность критична.
- Время обратного восстановления (Reverse Recovery Time, trr). Это время, необходимое диоду для перехода из проводящего состояния в непроводящее при изменении полярности. У обычных диодов время обратного восстановления заметное из-за накопления неосновных носителей заряда в p-n переходе. Диоды Шоттки практически не имеют этого эффекта, так как перенос тока происходит преимущественно за счет основных носителей (электронов) и не включает рекомбинацию. Это делает их намного быстрее, что важно для высокочастотных импульсных источников питания, DC-DC преобразователей и схем радиочастот.
- Обратный ток утечки (Reverse Leakage Current, IR) у диодов Шоттки, как правило, выше по сравнению с обычными диодами. Это означает, что при обратном смещении через диод проходит небольшой, но измеримый ток. В некоторых чувствительных схемах это может быть недостатком.
- Максимальное обратное напряжение (Reverse Voltage, VR) более низкое. Это ограничивает применение в высоковольтных цепях.
Применение диодов Шоттки
Благодаря уникальным характеристикам, диоды Шоттки широко применяют в различных областях электроники:
- Импульсные источники питания (SMPS);
- DC-DC преобразователи;
- Солнечные панели;
- Защита от обратной полярности;
- Смесители, детекторы и другие радиочастотные схемы.
Диод Шоттки предлагает значительные преимущества по сравнению с обычными диодами в определенных условиях. Низкое падение напряжения и высокая скорость переключения делают его незаменимым для повышения эффективности и производительности в импульсных источниках питания, низковольтных схемах и высокочастотных устройствах. Понимание этих отличий позволяет инженерам выбирать наиболее подходящий тип диода для конкретной задачи, оптимизируя работу электронных устройств.
